高性能低功耗三相无刷直流电机控制系统设计

摘要：随着工业自动化与新能源汽车的快速发展，三相无刷直流电机（BLDCM）因其高效率、长寿命和优异调速性能而广泛应用。本文围绕高性能与低功耗的双重目标，从功率主电路、驱动策略、微控制器选型及控制算法四个层面，系统阐述三相无刷直流电机控制系统的设计方法，并给出降低开关损耗与铜损的关键措施。

一、引言
三相无刷直流电机采用电子换相替代机械电刷，消除了火花与磨损，同时具备高转矩密度和宽调速范围。传统控制方案在高频开关与轻载工况下仍存在显著的开关损耗与静态功耗。设计高性能低功耗控制系统，需要在动态响应、稳态精度与能量效率之间取得平衡。

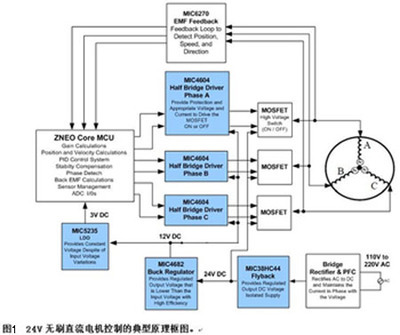

二、系统总体结构
控制系统由功率主电路、栅极驱动电路、微控制器单元（MCU）、位置检测环节和辅助电源构成。功率主电路采用三相全桥拓扑，选用低导通电阻的功率MOSFET以降低通态损耗。栅极驱动电路需具备死区时间可调功能，防止桥臂直通并减少开关交叠损耗。位置检测可采用霍尔传感器或反电动势过零检测，前者精度高，后者省去传感器功耗，适合低成本低功耗场景。

三、低功耗设计要点

1. 功率器件选型与开关频率优化：根据电机额定电流选择低Rds(on)的MOSFET，并通过实验确定最佳PWM频率，避免高频开关损耗与低频转矩脉动的矛盾。
2. 动态死区管理：在轻载时适当增大死区时间以降低关断损耗，重载时减小死区以保证输出能力。
3. 休眠与唤醒机制：MCU在电机待机时进入低功耗模式，通过霍尔信号或外部中断唤醒，显著降低静态电流。
4. 辅助电源效率：采用高效率DC-DC转换器为驱动与逻辑电路供电，减少线性稳压器带来的热损耗。

四、高性能控制策略

1. 双闭环调速：外环为速度PI调节，内环为电流滞环或PI调节，保证快速动态响应与过流保护。
2. 换相转矩脉动抑制：通过PWM调制方式（如HPWM-LON）与换相重叠角优化，减小换相期间的转矩波动。
3. 无位置传感器控制：采用反电动势过零检测结合三段式启动，降低系统成本与传感器功耗，适用于风机、泵类负载。
4. 智能调速算法：根据负载特性自适应调整PWM占空比与死区时间，实现全工况效率最优。

五、实验验证与结论
基于STM32G4系列MCU搭建实验平台，电机额定功率200W、额定转速3000rpm。测试结果表明：采用上述设计后，系统效率在额定点达到92%，轻载待机功耗低于0.5W，换相转矩脉动较传统方案降低约30%。结论表明，通过器件选型、动态死区管理与智能控制策略的协同优化，可在保证高性能的同时有效降低系统功耗，为三相无刷直流电机控制系统的工程化设计提供参考。
